产品功能详解 · 流程设计开发 ⑤
把算子连成线，业务逻辑就跑起来了
EasyLink 流程编排功能详解
流程（Flows）是 EasyLink 中用于图形化流程编排与在线调试的核心模块。通过拖拽和连线把算子组合成业务逻辑，并支持在设计界面直接在线调试。
| 📌 来源：聚信万通市场部 · 易连EDI | 🗓 发布：2026-09-15 | ⏱ 阅读时长：约 4 分钟 |
一、流程是什么：EDI 业务的“装配线”
流程是 EasyLink 系统中用于图形化流程编排与在线调试的核心模块。它允许用户通过拖拽和连线的方式，将不同的功能单元（算子）组合成复杂的业务逻辑，实现数据的处理、转换和流转。
一个典型的 EDI 处理链路——接收报文、解码、格式转换、写入数据库、回执确认——在 EasyLink 里就是一条流程：每个环节是一个算子，连线决定执行顺序与分支。
二、五个核心概念
| 概念 | 作用 | 要点 |
| 算子 | 流程编排的最小功能单元，负责执行特定任务 | 如数据查询、更新、HTTP 请求、文件操作、逻辑判断等 |
| 流程 | 由多个算子通过连线组合而成的有向图 | 定义数据处理的完整路径和逻辑 |
| 工作线程（Worker Thread） | 流程执行时所依赖的线程池或执行环境 | 决定流程的并发处理能力和资源隔离 |
| 消息构建器（Message Builder） | 负责构建和封装流程执行过程中产生的消息 | 流程产生消息的统一出口 |
| 追踪（Tracker） | 监控和追踪执行状态、性能与错误信息 | 在线调试与故障排查的关键工具 |
三、五大功能特性
• 图形化编排
通过拖拽算子并进行连线，即可直观地设计业务流程。
• 在线调试
支持在流程设计界面直接调试，实时查看数据流转和执行结果。
• 算子库
提供丰富的预定义算子，涵盖数据处理、数据库操作、网络通信、文件操作、安全控制等。
• 流程管理
支持流程的创建、编辑、删除、复制导入管理。
• 执行监控
通过追踪功能实时监控流程执行情况，快速定位问题。
四、实操：从创建到在线调试
第 1 步：创建流程
在流程列表页面，点击“创建”按钮。

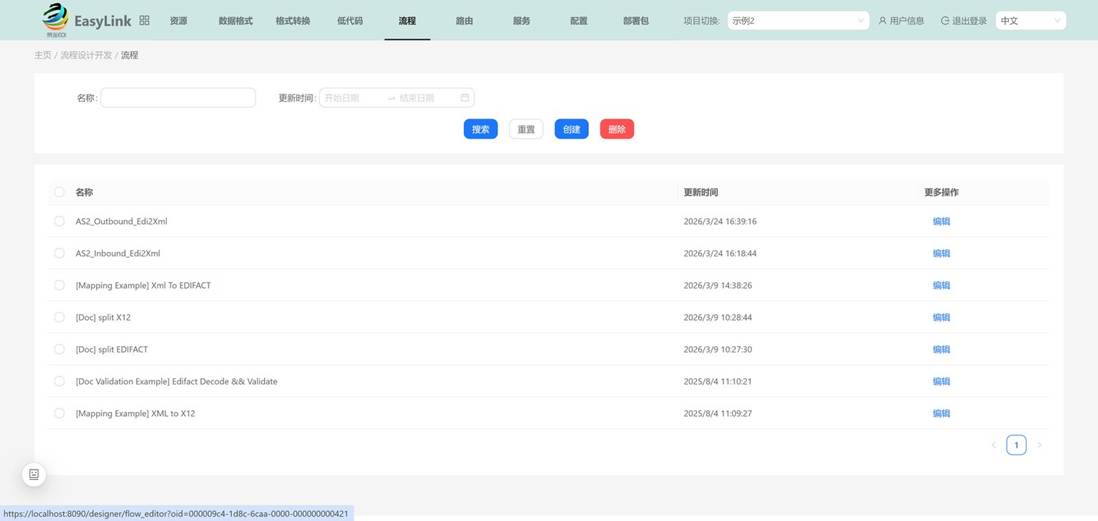

图 1 流程列表页，点击“创建”
在弹出的“编辑流程”对话框中，填写流程名称，选择或配置关联的工作线程、消息构建器和追踪，点击“确认”完成创建。

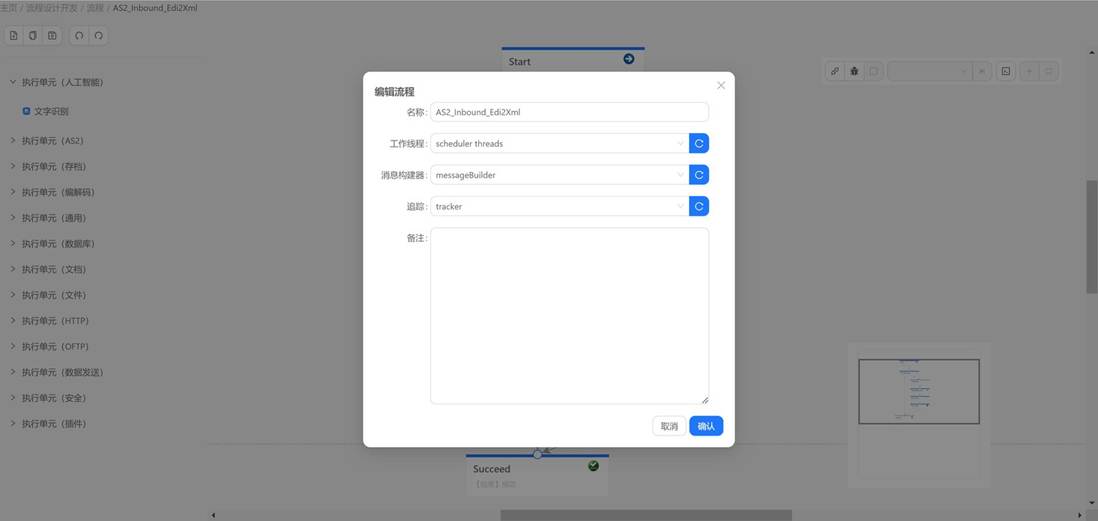

图 2 编辑流程对话框：配置名称、工作线程、消息构建器与追踪
| 💡 这三个关联项不是可选项 工作线程决定并发与资源隔离，消息构建器决定消息如何存储，追踪决定后续能否排障。创建流程时把它们配置好，比事后回头补要省事得多。 |
第 2 步：编辑流程
• 在流程列表页面，找到目标流程，点击其“编辑”链接。
• 进入流程设计画布，左侧为“执行单元”面板，列出了所有可用的算子。
• 从左侧面板拖拽所需的算子到画布中。
• 通过点击算子上的连接点，将不同的算子按业务逻辑进行连线。
• 双击算子可以配置其具体参数和属性。
• 编辑完成后，点击保存按钮以保存流程设计。

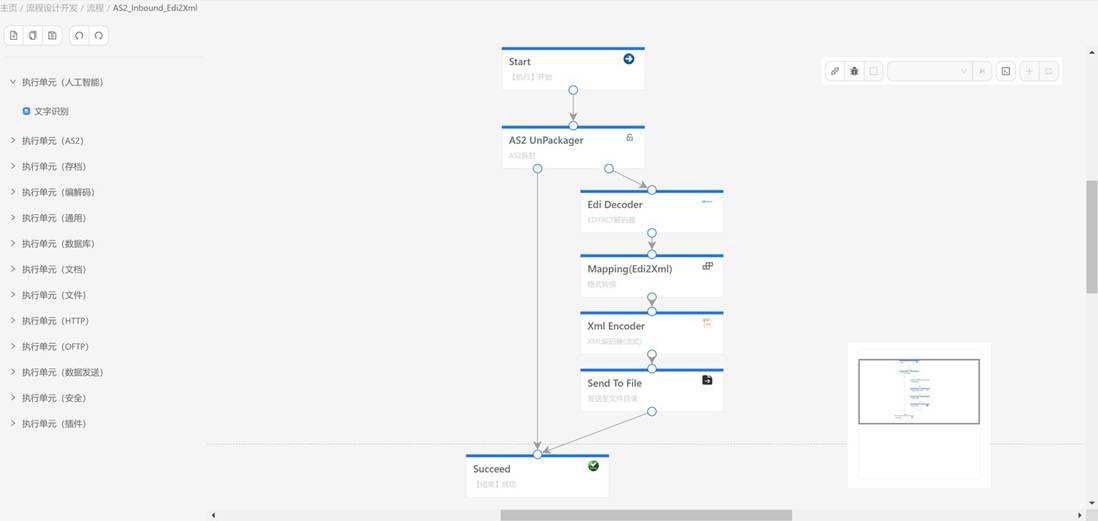

图 3 流程设计画布：左侧执行单元面板 + 中间连线圈
第 3 步：在线调试
在流程设计画布中，点击“调试”或“运行”按钮，系统会模拟执行当前流程，并在界面上显示执行路径、输入输出数据以及任何错误信息。

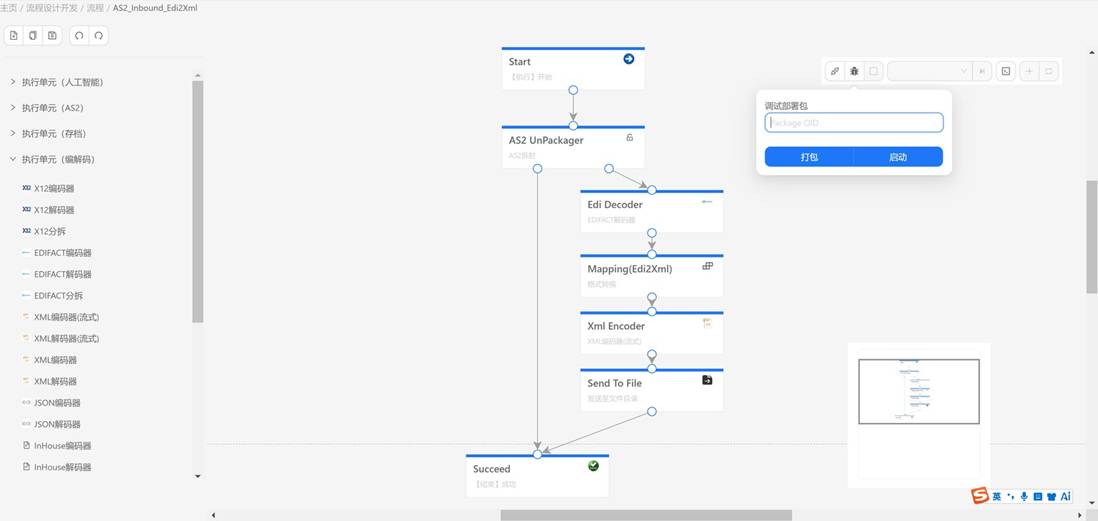

图 4 在线调试：查看执行路径与输入输出
利用追踪功能，可以查看详细的执行日志和性能指标，帮助快速定位问题。
| 💡 别忘了内置示例 平台内置了示例流程可供查看。初次上手时，先看一遍示例怎么连线、怎么配算子，比从空白画布摸索要快很多。 |
五、典型流程示例
| 方向 | 典型链路 | 涉及的算子类型 |
| 入站 | 接收报文 → 解码 → 格式转换 → 入库 → 回执确认 | 文件/通信类、编解码类、数据库类、回执类 |
| 出站 | 取数 → 编码 → 加密签名 → 发送 → 状态记录 | 数据库类、编解码类、安全控制类、通信类 |
六、小结
流程模块把 EDI 业务逻辑变成一张可以看见、可以调试的图：算子是零件，连线是顺序，工作线程管并发，追踪管排障。下一篇讲路由——决定“流程由什么事件触发”。
