ANSI X12（简称X12）报文标准是一种常用的电子数据交换（Electronic Data Interchange，EDI）标准，广泛应用于企业间的数据交换。它定义了一套数据交换格式和协议，用于在不同的企业间进行结构化数据的传输和交换。以下是关于X12报文标准的详细解释：
1.背景：
X12报文标准最初由美国国家标准学会（ANSI）制定，旨在提供一种标准化的方式，使不同企业之间可以使用相同的数据格式进行电子数据交换。X12标准广泛应用于各种行业，如零售、制造、物流、医疗保健等。
2.X12报文样例

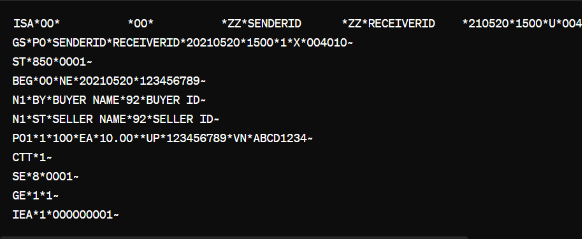

以下是一个简化的X12报文样例，表示一个基本的订单交易：
这个样例表示了一个简单的订单交易，以下是对其各部分的解释：
●ISA段：交易起始段，包含了发送者和接收者的标识信息以及报文的控制信息。
00：Authorization Information Qualifier
00：Authorization Information
ZZ：发送者的标识符（Sender ID）
ZZ：接收者的标识符（Receiver ID）
210520：日期（YYMMDD）
1500：时间（HHMM）
U：标识符分隔符（通常是U）
00401：标准版本号
000000001：交易控制号
0：Acknowledgement Requested
T：通信交换代码（通常是T）
●GS段：功能分组段，表示功能分组的开始。
PO：Transaction Type Code
SENDERID：发送者的标识符
RECEIVERID：接收者的标识符
20210520：日期（YYMMDD）
1500：时间（HHMM）
1：Group Control Number
X：Response Code
004010：版本号
●ST段：交易集合段，表示交易集合的开始。
850：交易集合代码
0001：交易集合控制号
●BEG段：开始段，包含了订单的基本信息。
00：Transaction Set Purpose Code
NE：采购订单类型代码
20210520：订单日期
123456789：订单号码
●N1段：名称段，包含了买家和卖家的名称和标识信息。
●PO1段：行项目段，包含了订单中的商品信息。
1：Line Item Number
100：数量
EA：单位
10.00：价格
UP：价格标识符
123456789：商品编号
VN：Vendor Item Number
ABCD1234：Vendor Item Number
●CTT段：控制总计段，表示订单总计。
1：Line Item Total
●SE段：交易集合段结束标识，包含了交易集合的控制信息。
8：Transaction Segment Count
0001：交易集合控制号
●GE段：功能分组结束标识，包含了功能分组的控制信息。
1：Functional Group Segment Count
1：Group Control Number
●IEA段：交易结束标识，包含了整个交易的控制信息。
1：Number of Included Functional Groups
000000001：Interchange Control Number
这个样例演示了一个简单的订单交易的X12报文结构，包括了交易起始、功能分组、交易集合、订单信息、商品信息等各个方面的内容。实际应用中，X12报文可能会根据具体业务需求进行定制和扩展。
3.数据结构层次：
X12报文采用了层次结构，包括段（segment）、元素（element）和组（group）。
1）段（segment）：段是最基本的数据单元，代表一组有关联的数据项。例如，“N1”段可以表示一个名称，其中包含供应商或客户的信息。每个段以段标识符开始，例如“N1”。
2)元素（element）：元素是段中的具体数据项。例如，在“N1”段中，包含有关名称的信息，如名称代码、名称、地址等。元素用数据元素分隔符（通常是字符“~”）分隔。
3)组（group）：组是一组相关段的集合，用于表示一个特定的业务交易或数据集。例如，一个订单可以包括有关供应商、购买者、商品和价格的信息。组的开始由特定的标识符表示，如“GS”，结束由相应的结束标识符表示，如“GE”。
4.数据标识符：
X12报文中的每个段和元素都有唯一的标识符，用于表示其类型和含义。这些标识符是预先定义好的，并且在整个X12标准中是一致的。例如，“ISA”代表交易起始段，“ST”代表交易集合段，“N1”代表名称段等。
5.交易集合和功能分组：
X12报文通常被组织成一系列的交易集合和功能分组，用于表示不同类型的业务交易或数据集。
1)交易集合（Transaction Set）：每个交易集合包含了一组相关的业务交易或数据集。例如，一个订单或一个发票可以作为一个交易集合。
2)功能分组（Functional Group）：功能分组用于区分不同类型的交易或数据集。功能分组包含了一个或多个交易集合，并且通常表示一个业务过程或功能。例如，一组订单可以作为一个功能分组。
6.数据元素：
X12报文中的数据元素可以包括文本、数字、日期等类型的数据。每个数据元素都有特定的长度和格式，并且使用特定的数据类型标识符来表示其类型和含义。例如，“AN”表示文本数据，“DT”表示日期数据，“R”表示数字数据等。
7.业务交易：
X12报文用于表示各种类型的业务交易，如订单、发货通知、发票等。每种业务交易都有特定的报文格式和数据要求，通常包括头部信息、行项目信息和摘要信息等。企业可以根据自身业务流程和需求定义和实现特定的X12报文格式和交易规则。
总的来说，X12报文标准提供了一种标准化的数据交换方式，使不同企业之间可以以统一的格式和协议进行电子数据交换，从而实现信息的快速、高效、准确地传输和处理。
